T 型拉挤格栅

T 型拉挤格栅 PT-2050

Name: T 型拉挤格栅 PT-2050
SKU: PT-2050

PT-2050

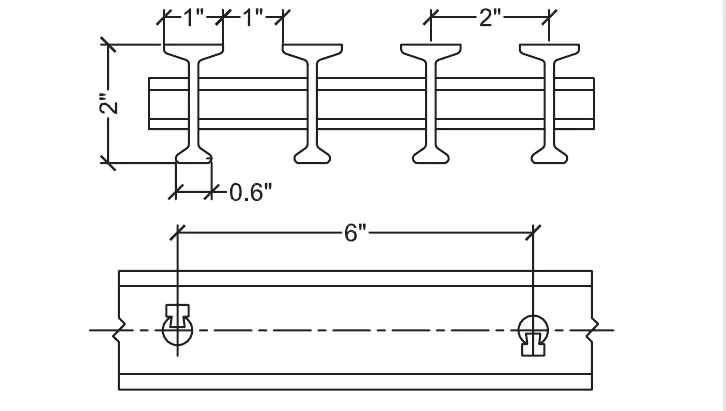

PT-2050 为 2 英寸 T 型拉挤格栅，开孔率 50%、面密度 3.43 lbs/sf。可用于同时考虑排水与板重的平台方案比较。

产品实物

荷载与挠度数据

以下为目录所列跨距和荷载下的挠度，单位为英寸。请结合各表注释与支撑条件，由项目技术负责人审核。

均布荷载（磅/平方英尺）

挠度（英寸）
跨距	50	100	150	200	250	500	1000	2000	最大推荐荷载（磅/平方英尺）	表观 EI ×10⁶（lb-in²）
12"	0.001	0.001	0.002	0.002	0.003	0.006	0.012	0.025	23936	1.80
18"	0.001	0.003	0.004	0.005	0.007	0.014	0.027	0.055	8624	4.15
24"	0.003	0.006	0.009	0.012	0.015	0.029	0.058	0.117	6468	6.17
30"	0.006	0.012	0.180	0.024	0.030	0.060	0.120	0.239	4242	7.35
36"	0.011	0.023	0.034	0.046	0.057	0.115	0.229	0.458	2946	7.95
42"	0.020	0.041	0.061	0.081	0.102	0.203	0.407	—	2153	8.31
48"	0.034	0.067	0.101	0.135	0.168	0.337	0.674	—	1672	8.55
54"	0.053	0.107	0.160	0.213	0.267	0.533	—	—	1310	8.65
60"	0.080	0.161	0.241	0.321	0.402	—	—	—	1062	8.75
66"	0.117	0.234	0.352	0.469	0.586	—	—	—	881	8.78
72"	0.166	0.331	0.497	0.663	—	—	—	—	740	8.80

线荷载（磅/英尺板宽）

挠度（英寸）
跨距	50	100	150	200	250	500	1000	2000	最大推荐荷载（磅/英尺板宽）	表观 EI ×10⁶（lb-in²）
12"	0.001	0.002	0.003	0.004	0.005	0.010	0.020	0.040	13302	1.80
18"	0.001	0.003	0.004	0.006	0.007	0.015	0.029	0.059	8868	4.15
24"	0.002	0.005	0.007	0.009	0.012	0.023	0.047	0.093	6651	6.17
30"	0.004	0.008	0.011	0.015	0.019	0.038	0.077	0.153	5321	7.35
36"	0.006	0.012	0.018	0.024	0.031	0.061	0.122	0.245	4434	7.95
42"	0.009	0.019	0.028	0.037	0.046	0.093	0.186	0.372	3801	8.31
48"	0.013	0.027	0.040	0.054	0.067	0.135	0.269	0.539	3326	8.55
54"	0.019	0.038	0.057	0.076	0.095	0.190	0.379	—	2956	8.65
60"	0.026	0.051	0.077	0.103	0.129	0.257	0.514	—	2660	8.75
66"	0.034	0.068	0.102	0.136	0.171	0.341	0.682	—	2419	8.78
72"	0.044	0.088	0.133	0.177	0.221	0.442	—	—	2217	8.80

T 型拉挤格栅

同系列其他规格

规格	承载条高度	承载条中心距	面密度	开孔率
T 型拉挤格栅 PT-2033PT-2033	2"	1 1/2"	4.44 lbs/sf	33%

获取报价

请提供数量、树脂要求与收货地邮编，并注明净跨距和设计荷载，以便核对规格。
