工字型拉挤格栅
工字型拉挤格栅 PI-1540
PI-1540
PI-1540 承载条深度为 1-1/2 英寸，开孔率 40%。用于工业平台时，可按截面特性与挠度数据核对结构布局。
整板技术参数
- 整板尺寸
- 5' x 20'
- 参考面密度
- 4.22 lbs/sf
- 开孔率
- 40%

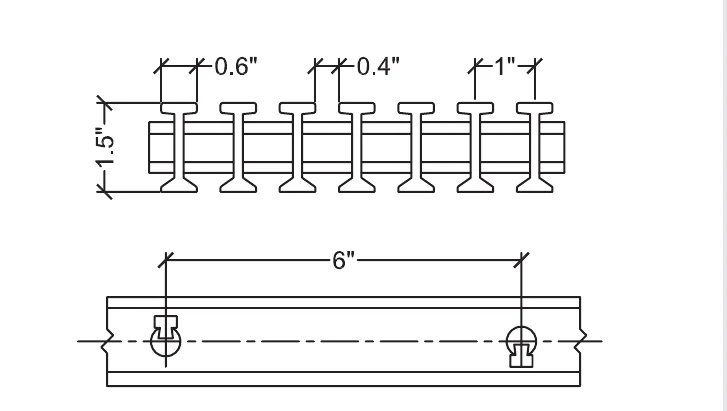

- 承载条高度
- 1 1/2"
- 承载条中心距
- 1"
- 每英尺宽度承载条数
- 12
- 每英尺宽度的截面特性
- A=4.66in2I=1.32in4S=1.76in3
典型应用
- 工业平台
- 设备走道
树脂与表面选项
- 树脂体系
- Type V 乙烯基酯树脂 (230°F) · Type I 间苯型聚酯 (220°F) · Type O 邻苯型聚酯 (160°F)
- 选择合适的行走表面
- 凹面（模压原面） · 铺砂防滑面 · 盖板 / 复合板面
- 标准颜色
- 深灰, 浅灰, 绿色, 黄色, 橙色
- 阻燃等级（ASTM E84）
- Class 1, 25 or less
荷载与挠度数据
荷载与挠度数据
以下为目录所列跨距和荷载下的挠度，单位为英寸。请结合各表注释与支撑条件，由项目技术负责人审核。
均布荷载（磅/平方英尺）
| 跨距 | 50 | 100 | 150 | 200 | 250 | 500 | 1000 | 2000 | 最大推荐荷载（磅/平方英尺） | 表观 EI ×10⁶（lb-in²） |
|---|---|---|---|---|---|---|---|---|---|---|
| 12" | <0.001 | 0.001 | 0.001 | 0.001 | 0.002 | 0.004 | 0.007 | 0.015 | 21051 | 3.00 |
| 18" | 0.001 | 0.002 | 0.004 | 0.005 | 0.006 | 0.012 | 0.023 | 0.047 | 14559 | 4.88 |
| 24" | 0.003 | 0.006 | 0.009 | 0.012 | 0.015 | 0.031 | 0.061 | 0.122 | 7136 | 5.90 |
| 30" | 0.007 | 0.014 | 0.021 | 0.027 | 0.034 | 0.069 | 0.037 | 0.275 | 4405 | 6.40 |
| 36" | 0.014 | 0.027 | 0.041 | 0.055 | 0.068 | 0.137 | 0.274 | 0.547 | 3161 | 6.66 |
| 42" | 0.025 | 0.050 | 0.075 | 0.100 | 0.125 | 0.250 | 0.500 | — | 2292 | 6.75 |
| 48" | 0.042 | 0.085 | 0.127 | 0.169 | 0.211 | 0.423 | — | — | 1746 | 6.81 |
| 54" | 0.068 | 0.135 | 0.203 | 0.270 | 0.338 | 0.675 | — | — | 1387 | 6.83 |
| 60" | 0.103 | 0.205 | 0.308 | 0.411 | 0.513 | — | — | — | 1124 | 6.85 |
| 66" | 0.150 | 0.300 | 0.450 | 0.599 | — | — | — | — | 928 | 6.87 |
| 72" | 0.212 | 0.424 | 0.636 | — | — | — | — | — | 779 | 6.88 |
线荷载（磅/英尺板宽）
| 跨距 | 50 | 100 | 150 | 200 | 250 | 500 | 1000 | 2000 | 最大推荐荷载（磅/英尺板宽） | 表观 EI ×10⁶（lb-in²） |
|---|---|---|---|---|---|---|---|---|---|---|
| 12" | 0.001 | 0.001 | 0.002 | 0.002 | 0.003 | 0.006 | 0.012 | 0.024 | 14034 | 3.00 |
| 18" | 0.001 | 0.002 | 0.004 | 0.005 | 0.006 | 0.012 | 0.025 | 0.050 | 9356 | 4.88 |
| 24" | 0.002 | 0.005 | 0.007 | 0.010 | 0.012 | 0.024 | 0.049 | 0.098 | 7017 | 5.90 |
| 30" | 0.004 | 0.009 | 0.013 | 0.018 | 0.022 | 0.044 | 0.088 | 0.176 | 5614 | 6.40 |
| 36" | 0.007 | 0.015 | 0.022 | 0.029 | 0.036 | 0.073 | 0.146 | 0.292 | 4678 | 6.66 |
| 42" | 0.011 | 0.023 | 0.034 | 0.046 | 0.057 | 0.114 | 0.229 | 0.457 | 4010 | 6.75 |
| 48" | 0.017 | 0.034 | 0.051 | 0.068 | 0.085 | 0.169 | 0.338 | 0.677 | 3509 | 6.81 |
| 54" | 0.024 | 0.048 | 0.072 | 0.096 | 0.120 | 0.240 | 0.480 | — | 3119 | 6.83 |
| 60" | 0.033 | 0.066 | 0.099 | 0.131 | 0.164 | 0.328 | 0.657 | — | 2807 | 6.85 |
| 66" | 0.044 | 0.087 | 0.131 | 0.174 | 0.218 | 0.436 | — | — | 2552 | 6.87 |
| 72" | 0.057 | 0.113 | 0.170 | 0.226 | 0.283 | 0.565 | — | — | 2339 | 6.88 |
工字型拉挤格栅
同系列其他规格
| 规格 | 承载条高度 | 承载条中心距 | 面密度 | 开孔率 |
|---|---|---|---|---|
| 工字型拉挤格栅 PI-1040PI-1040 | 1" | 1" | 3.47 lbs/sf | 40% |
| 工字型拉挤格栅 PI-1050PI-1050 | 1" | 1.2" | 2.97 lbs/sf | 50% |
| 工字型拉挤格栅 PI-1060PI-1060 | 1" | 1 1/2" | 2.47 lbs/sf | 60% |
| 工字型拉挤格栅 PI-1550PI-1550 | 1 1/2" | 1.2" | 3.60 lbs/sf | 50% |
| 工字型拉挤格栅 PI-1560PI-1560 | 1 1/2" | 1 1/2" | 2.97 lbs/sf | 60% |
| 工字型拉挤格栅 PI-1240PI-1240 | 1 1/4" | 1" | 3.77 lbs/sf | 40% |
| 工字型拉挤格栅 PI-1250PI-1250 | 1 1/4" | 1.2" | 3.22 lbs/sf | 50% |
| 工字型拉挤格栅 PI-1260PI-1260 | 1 1/4" | 1 1/2" | 2.67 lbs/sf | 60% |
| 工字型拉挤格栅 PI-3050PI-3050 | 3" | 1.2" | 10.34 lbs/sf | 50% |
| 工字型拉挤格栅 PI-3060PI-3060 | 3" | 1 1/2" | 8.40 lbs/sf | 60% |
