模压方孔 / 长方孔格栅

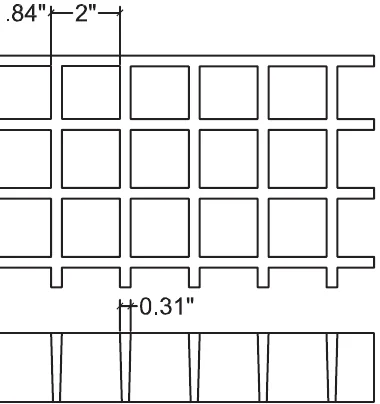

2" x 2" 方孔模压格栅
SM 2"x2"
2 英寸厚方孔模压格栅，承载条宽 5/16 英寸，开孔率 71%。用于开敞平台或渠道盖板时，需核对设计荷载与支撑布置。
整板技术参数
- 整板尺寸
- 4' x 12'
- 参考面密度
- 4.51 lbs/sf
- 开孔率
- 71%
- 承载条宽度
- 5/16"
- 承载条中心距
- 2"
- 每英尺宽度承载条数
- 6
- 每英尺宽度的截面特性
- A=3.12in2I=1.03in4S=1.03in3
典型应用
- 渠道盖板
- 开敞工艺平台
树脂与表面选项
- 树脂体系
- Type V 乙烯基酯树脂 (230°F) · Type I 间苯型聚酯 (220°F) · Type O 邻苯型聚酯 (160°F)
- 选择合适的行走表面
- 凹面（模压原面） · 铺砂防滑面 · 盖板 / 复合板面
- 标准颜色
- 深灰, 浅灰, 绿色, 黄色, 橙色
- 阻燃等级（ASTM E84）
- Class 1, 25 or less
荷载与挠度数据
荷载与挠度数据
以下为目录所列跨距和荷载下的挠度，单位为英寸。请结合各表注释与支撑条件，由项目技术负责人审核。
跨中集中荷载（磅）
| 跨距 | 100 | 200 | 500 | 750 | 1000 | 1500 | 2000 |
|---|---|---|---|---|---|---|---|
| 18" | 0.003 | 0.006 | 0.015 | 0.023 | 0.030 | 0.045 | 0.060 |
| 24" | 0.005 | 0.010 | 0.026 | 0.038 | 0.051 | 0.077 | 0.102 |
| 30" | 0.009 | 0.017 | 0.043 | 0.065 | 0.086 | 0.129 | 0.172 |
| 36" | 0.012 | 0.024 | 0.061 | 0.092 | 0.122 | 0.183 | 0.244 |
| 42" | 0.017 | 0.035 | 0.087 | 0.131 | 0.174 | 0.261 | 0.348 |
| 46" | 0.020 | 0.040 | 0.101 | 0.152 | 0.202 | 0.303 | 0.404 |
均布荷载（磅/平方英尺）
| 跨距 | 50 | 100 | 150 | 200 | 250 | 500 | 1000 | 2000 | 最大推荐荷载（磅/平方英尺） | 表观 EI ×10⁶（lb-in²） |
|---|---|---|---|---|---|---|---|---|---|---|
| 12" | <0.001 | 0.001 | 0.002 | 0.003 | 0.003 | 0.006 | 0.013 | 0.025 | 9264 | 1.80 |
| 18" | 0.003 | 0.005 | 0.008 | 0.011 | 0.013 | 0.027 | 0.053 | 0.107 | 4117 | 2.13 |
| 24" | 0.008 | 0.015 | 0.023 | 0.030 | 0.038 | 0.075 | 0.150 | 0.300 | 2316 | 2.40 |
| 30" | 0.018 | 0.035 | 0.053 | 0.070 | 0.088 | 0.176 | 0.352 | — | 1482 | 2.50 |
| 36" | 0.036 | 0.071 | 0.107 | 0.143 | 0.179 | 0.357 | — | — | 1029 | 2.55 |
| 42" | 0.065 | 0.129 | 0.194 | 0.259 | 0.323 | 0.647 | — | — | 756 | 2.61 |
| 48" | 0.109 | 0.217 | 0.326 | 0.435 | 0.543 | — | — | — | 579 | 2.65 |
| 54" | 0.171 | 0.343 | 0.514 | 0.686 | — | — | — | — | 457 | 2.69 |
| 60" | 0.259 | 0.519 | — | — | — | — | — | — | 371 | 2.71 |
线荷载（磅/英尺板宽）
| 跨距 | 50 | 100 | 150 | 200 | 250 | 500 | 1000 | 2000 | 最大推荐荷载（磅/英尺板宽） | 表观 EI ×10⁶（lb-in²） |
|---|---|---|---|---|---|---|---|---|---|---|
| 12" | 0.001 | 0.002 | 0.003 | 0.004 | 0.005 | 0.010 | 0.020 | 0.040 | 4632 | 1.80 |
| 18" | 0.003 | 0.006 | 0.009 | 0.011 | 0.014 | 0.029 | 0.057 | 0.114 | 3088 | 2.13 |
| 24" | 0.006 | 0.012 | 0.018 | 0.024 | 0.030 | 0.060 | 0.120 | 0.240 | 2316 | 2.40 |
| 30" | 0.011 | 0.023 | 0.034 | 0.045 | 0.056 | 0.113 | 0.225 | 0.450 | 1853 | 2.50 |
| 36" | 0.019 | 0.038 | 0.057 | 0.076 | 0.095 | 0.191 | 0.381 | — | 1544 | 2.55 |
| 42" | 0.030 | 0.059 | 0.089 | 0.118 | 0.148 | 0.296 | 0.591 | — | 1323 | 2.61 |
| 48" | 0.043 | 0.087 | 0.130 | 0.174 | 0.217 | 0.435 | — | — | 1158 | 2.65 |
| 54" | 0.061 | 0.122 | 0.183 | 0.244 | 0.305 | 0.610 | — | — | 1029 | 2.69 |
| 60" | 0.083 | 0.166 | 0.249 | 0.332 | 0.415 | — | — | — | 926 | 2.71 |
模压方孔 / 长方孔格栅
同系列其他规格
| 规格 | 承载条宽度 | 承载条中心距 | 面密度 | 开孔率 |
|---|---|---|---|---|
| 1" x 1" x 4" 长方孔模压格栅RM 1"x1"x4" | 1/4" | 1" | 2.61 lbs/sf | 68% |
| 1" x 1 1/2" 方孔模压格栅SM 1"x1-1/2" | 1/4" | 1 1/2" | 2.50 lbs/sf | 69% |
| 1 1/4" x 1 1/2" 方孔模压格栅SM 1-1/4"x1-1/2" | 1/4" | 1 1/2" | 3.08 lbs/sf | 69% |
| 1 1/2" x 1 1/2" 方孔模压格栅SM 1-1/2"x1-1/2" | 1/4" | 1 1/2" | 3.94 lbs/sf | 68% |
获取报价
咨询本规格报价
请提供数量、树脂要求与收货地邮编，并注明净跨距和设计荷载，以便核对规格。
